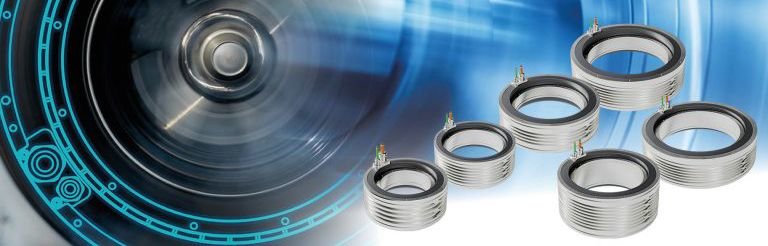

QMT-vääntömoottorisarja - enemmän momenttia ja tehokkuutta
Tecnotionin uusi QMT-vääntömoottorisarja on kehitetty työstökoneympäristöön, jossa vaaditaan suurta pysäytysmomenttia, tarkkaa ohjattavuutta ja luotettavaa lämmönhallintaa. QMT-sarjan malli QMT-LA sopii standardimitoituksiin ja QMT-HA soveltuu huippusuorityskykyä vaativiin kohteisiin.
QMT-sarja tarjoaa koneenrakentajille vääntömoottorin, joka yhdistää mekaanisen yhteensopivuuden ja uuden suorituskykytason.
QMT-sarja – suunniteltu konepajateollisuuden tarpeisiin
QMT-vääntömoottorit soveltuvat kohteisiin, joissa tarvitaan korkeaa pysäytysmomenttia esimerkiksi työkalujen hionnassa, jyrsinnässä ja sorvauksessa, pyöritys- ja trunnion-pöydissä sekä erilaisissa työkalupäissä.
QMT-LA -ja QMT-HA -sarjat
QMT-LA on mitoitettu alan standardien mukaisesti, mikä helpottaa integrointia olemassa oleviin rakenteisiin. Sarja tarjoaa jopa 15 % enemmän jatkuvaa momenttia ja hyötysuhdetta ilman muutoksia kiinnitysrajapintaan. Halkaisijat: 230, 310, 385 ja 485 mm.
QMT-HA on huippusuorituskykyinen vaihtoehto, jossa on korkeampi roottori ja jopa 80 % enemmän suorituskykyä samassa asennuskoossa (footprint). Ihanteellinen sovelluksiin, joissa jokainen teho- ja läpimenolisä on tärkeä. HA-sarja on saatavana kahdessa halkaisijassa: 385 ja 485 mm.
Lämmönhallinta ja kestävyys vaativiin ympäristöihin
QMT-moottorit on suunniteltu toimimaan korkeissa lämpötiloissa (130 °C) ja vääntömoottorissa on optimoidut alumiiniset vesijäähdytyskanavat tehokasta lämpöintegraatiota varten sekä PUR-kaapelit, jotka kestävät vaativia käyttöympäristöjä.
Mikä on vääntömoottori?
Vääntömoottori on kestomagneettinen suoravetomoottori, joka tuottaa pyörivän liikkeen ilman vaihteistoa tai hihnavetoa. Kun mekaanisia välityksiä on vähemmän, voimansiirto on yhtenäinen ja järjestelmä on usein tarkemmin ohjattavissa. Tecnotion vääntömoottorit ovat käytännössä huoltovapaita ja voidaan integroida suoraan koneen rakenteeseen. Lisäksi suuri, avoin sisähalkaisija mahdollistaa kaapelien ja läpivientien suunnittelua koneen rakenteessa. Tecnotionin tuotevalikoimassa olevissa vääntömoottoreissa on täysin tiivistetyt staattorit sekä integroidut lämpötilasuojaukset ja lämpötilan mittausanturit.
Tarvittava vääntömomentti ja käytettävissä oleva asennustila auttavat määrittämään moottorin halkaisijan ja leveyden. Moottorit voivat olla hyvin matalia mutta halkaisijaltaan suuria (esim. suuret akselit ja pyöröpöydät) tai “korkeudeltaan” halkaisijaansa lähellä, jolloin tuloksena on kompakti mutta suuren vääntömomentin moottori.
Näin valitset oikean vääntömoottorin
Valintaan vaikuttavat erityisesti vaadittu jatkuva- ja pysäytysmomentti, kierrosnopeusalue, kuorman inertia sekä käytettävissä oleva asennustila (halkaisija vs. korkeus). Myös jäähdytysratkaisu ja käyttökohteen ympäristötekijät kannattaa huomioida jo suunnitteluvaiheessa.
Miksi suoraveto on hyödyksi työstökoneissa?
Työstökonesovelluksissa tarkkuus, dynamiikka ja käytettävyys ovat olennaisia tekijöitä työn sujuvuuden kannalta. Suoravetoratkaisu voi vähentää mekaanisten osien tarvetta, pienentää huoltotarvetta ja parantaa prosessin toistettavuutta – erityisesti silloin, kun kuormat vaihtelevat ja momenttivaatimus on korkea.
